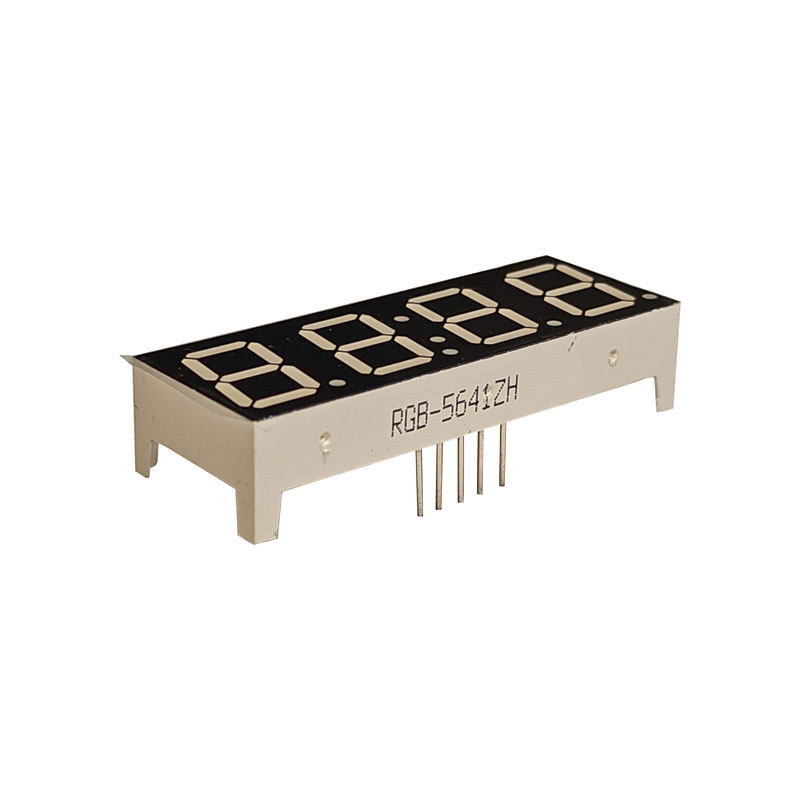

SMD 7-сегментні дисплеїстали одним із найбільш широко використовуваних компонентів дисплея в сучасній електроніці. Від промислового обладнання та медичних пристроїв до споживчої техніки та автомобільних приладових панелей, ці компактні світлодіодні модулі відображення пропонують чудову видимість, енергоефективність і тривалу надійність.
У цій статті пояснюється, як працюють 7-сегментні дисплеї SMD, їхні ключові переваги, загальні застосування, порівняння з традиційними технологіями відображення, міркування щодо встановлення та те, як підприємства можуть вибрати правильне рішення для своїх проектів. Незалежно від того, чи ви інженер, дизайнер продукту, дистриб’ютор або менеджер із закупівель, цей посібник допоможе вам приймати зважені рішення.
7-сегментний дисплей SMD — це компактний електронний компонент дисплея, розроблений за технологією Surface Mount Device (SMD). Він складається із семи окремих світлодіодних сегментів, розташованих у вигляді вісімки. Вибірково підсвічуючи ці сегменти, дисплей може відображати цифри від 0 до 9 і певні букви.
На відміну від традиційних дисплеїв із наскрізним отвором, SMD-версії встановлюються безпосередньо на поверхню друкованої плати (PCB), що забезпечує більш компактні конструкції, автоматизовану збірку та вищу ефективність виробництва.
| Особливість | опис |
|---|---|
| Тип монтажу | Технологія поверхневого монтажу (SMT) |
| Формат відображення | Цифровий і обмежений буквено-цифровий |
| Джерело світла | світлодіодні технології |
| Загальні кольори | Червоний, зелений, синій, білий, бурштиновий |
Кожен сегмент дисплея містить світлодіод. Коли через сегмент проходить електричний струм, він світиться. Різні комбінації освітлених сегментів утворюють різні цифри.
Наприклад:
Дисплеї SMD зазвичай доступні в двох електричних конфігураціях:
Всі катоди з'єднані між собою. Окремі сегменти світяться при подачі позитивної напруги.
Всі аноди з'єднані між собою. Сегменти підсвічуються при підключенні до землі.
Виробники та інженери обирають 7-сегментні дисплеї SMD, оскільки вони забезпечують декілька операційних і виробничих переваг.
Ці переваги роблять дисплеї SMD особливо цінними для середовищ великого виробництва, де ефективність і узгодженість є критичними.
7-сегментні дисплеї SMD використовуються в багатьох галузях промисловості через їх простоту, довговічність і економічну ефективність.
| Промисловість | застосування |
|---|---|
| Побутова електроніка | Цифрові годинники, калькулятори, кухонна техніка |
| Промислове обладнання | Пульти керування, лічильники, таймери |
| Медичні прилади | Системи моніторингу та діагностичне обладнання |
| Автомобільний | Індикатори приладової панелі та модулі індикації |
| Розумні домашні пристрої | Контролери температури та продукти IoT |
Одне з найважливіших рішень, з якими стикаються інженери, — це вибір між SMD-дисплеями та традиційними моделями з наскрізними отворами.
| Фактор порівняння | SMD дисплей | Дисплей із наскрізним отвором |
|---|---|---|
| Спосіб складання | Автоматизована SMT | Пайка ручна або хвилею |
| Простір PCB | Компактний | Більший слід |
| Швидкість виробництва | Швидкісна збірка | Повільніший процес |
| Механічна міцність | Помірний | Дуже міцний |
| Економічна ефективність | Відмінно підходить для масового виробництва | Вищі витрати на робочу силу |
Перш ніж вибрати 7-сегментний дисплей SMD, інженери повинні ретельно оцінити кілька технічних параметрів.
Ширший кут огляду покращує читання з різних позицій.
Яскравість впливає на видимість під денним або сильним навколишнім освітленням.
Низьке споживання струму важливо для пристроїв, що працюють від батарейок.
Для промислового застосування потрібні дисплеї з широким температурним допуском.
Вибір правильного 7-сегментного дисплея SMD безпосередньо впливає на якість продукції, продуктивність і ефективність виробництва.
Ось кілька важливих факторів, які слід враховувати:
Співпраця з досвідченим виробником допомагає знизити ризики закупівель і забезпечує стабільні довгострокові поставки.
Правильне розміщення друкованої плати та методи монтажу значно покращують продуктивність дисплея та продуктивність.
Багато несправностей дисплея є результатом не самого дисплея, а поганої конструкції друкованої плати або неправильних умов паяння.
| проблема | Можлива причина | Рішення |
|---|---|---|
| Нерівномірна яскравість | Неправильний контроль струму | Використовуйте належні резистори або драйвери |
| Мертві сегменти | Погані паяні з'єднання | Перевірити якість пайки |
| Мерехтіння | Нестабільне живлення | Поліпшення регулювання напруги |
| Перегрів | Надмірний струм | Зменшити робочий струм |
Оскільки електронні пристрої продовжують ставати меншими та розумнішими, технологія відображення швидко розвивається.
Сучасні SMD 7-сегментні дисплеї зараз розробляються з:
Ці вдосконалення допомагають виробникам створювати більш надійні та енергоефективні електронні системи для глобальних ринків.
Надійні ланцюжки поставок є важливими в електронній промисловості. Вибір професійного виробника дисплеїв забезпечує такі переваги, як стабільна якість продукції, індивідуальні рішення, технічна підтримка та масштабована виробнича потужність.
Guangzhou RGB Optoelectronic Technology Co., Ltd.спеціалізується на високоякісних світлодіодних дисплеях для промислових, автомобільних, побутової електроніки та інтелектуальних пристроїв. Завдяки розширеним виробничим можливостям і суворим системам управління якістю компанія підтримує клієнтів у всьому світі за допомогою надійних технологій відображення.
Професійні постачальники також можуть допомогти з нестандартними кольорами дисплеїв, розмірами цифр, сумісністю друкованої плати та вимогами до конкретних програм, допомагаючи компаніям скоротити час розробки та підвищити надійність продукції.
так Світлодіодні SMD-дисплеї споживають відносно низьку енергію порівняно з багатьма традиційними технологіями відображення, що робить їх придатними для портативних пристроїв і пристроїв, що живляться від батарейок.
так Виробники можуть налаштувати розмір цифр, колір, яскравість, конфігурацію контактів і упаковку відповідно до вимог замовника.
Високоякісні світлодіодні дисплеї можуть працювати десятки тисяч годин за належних електричних і теплових умов.
Зазвичай перевагу надають червоному та зеленому, оскільки вони забезпечують чудову видимість за більшості умов освітлення.
Абсолютно. Дисплеї SMD промислового класу розроблено таким чином, щоб витримувати вібрацію, коливання температури та тривалі робочі цикли.
7-сегментні дисплеї SMD залишаються однією з найбільш практичних і економічно ефективних технологій відображення в електронній промисловості. Компактна структура, висока видимість, низьке енергоспоживання та сумісність з автоматизованими виробничими процесами роблять їх ідеальними для широкого спектру застосувань.
Незалежно від того, розробляєте ви споживчу електроніку, промислові системи керування, медичне обладнання чи автомобільну продукцію, вибір правильного постачальника дисплеїв може значно підвищити якість продукції та ефективність виробництва.
Guangzhou RGB Optoelectronic Technology Co., Ltd.готовий підтримати ваші проекти за допомогою професійних виробничих можливостей, індивідуальних дисплеїв і оперативної технічної допомоги.
Зв'яжіться з намисьогодні, щоб обговорити ваші вимоги та знайти ідеальне рішення світлодіодного дисплея для вашого бізнесу.
