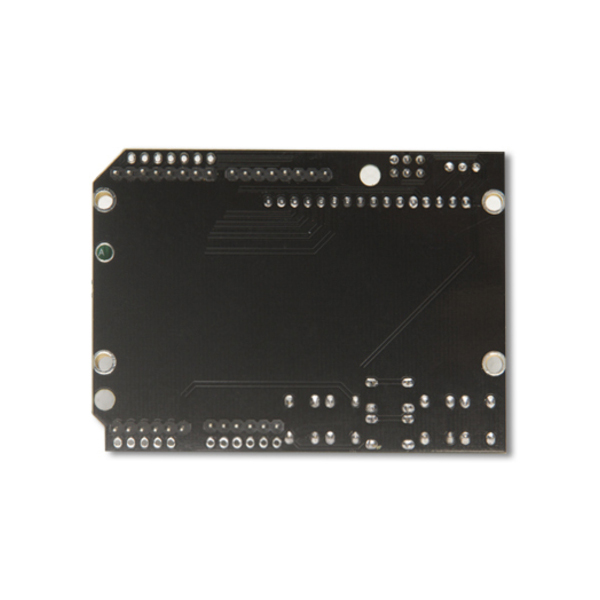

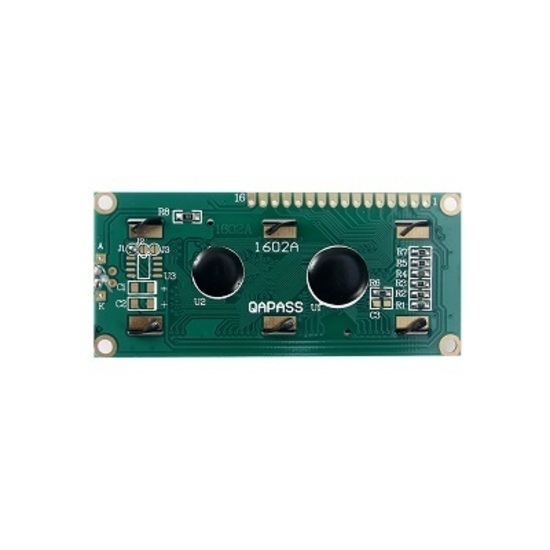

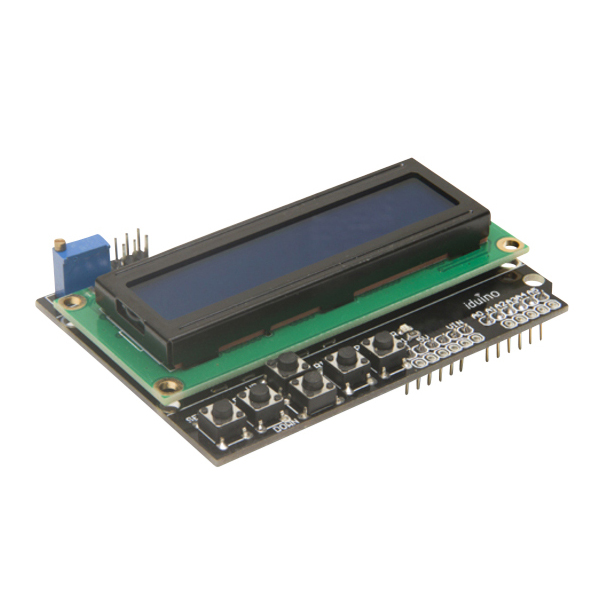

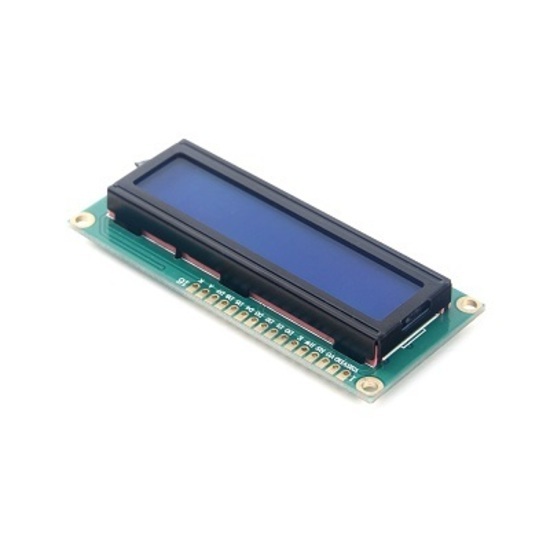

Дисплейний модуль для Arduino

Як професійний виробник, ми хотіли б надати вам дисплейний модуль для Arduino. По-перше, це інтерфейс. Усі ці дисплеї підтримують SPI. Розробники часто задаються питанням: «Який інтерфейс використовує найменшу кількість контактів GPIO? Чи цей інтерфейс достатньо швидкий, щоб моя програма оновлювала екран?» У разі використання відносно невеликого процесора, такого як Arduino, SPI часто є найкращим вибором, оскільки для нього потрібна лише невелика кількість проводів (3 або 4), але це також обмежує загальний розмір (кількість пікселів), яким можна швидко керувати. I2C — ще один варіант інтерфейсу, який може тримати GPIO відкритим. Для дисплеїв Arduino ми зазвичай рекомендуємо використовувати SPI через I2C, оскільки SPI є швидшим і краще підходить для обробки складних передач даних, таких як читання даних зображення з SD-карти.

Далі нам потрібно врахувати другий фактор при виборі дисплея Arduino: кількість пікселів. Зазвичай ми рекомендуємо використовувати дисплей із роздільною здатністю 320x240 або менше для використання з Arduino. Наприклад, 24-розрядний дисплей 320x240 потребує 230 400 байт *(8 + 2) = 2 304 000 біт на кадр. Поділивши це на 8 000 000 (швидкість Arduino SPI становить 8 МГц), ми отримаємо 0,288 секунди на кадр, або 3,5 кадру в секунду. Хоча 3,5 кадрів/с достатньо для багатьох програм, це не дуже швидко. Використання дисплея з меншою кількістю бітів на піксель або меншою кількістю пікселів збільшить частоту кадрів. Ви можете скористатися калькулятором нижче, щоб обчислити частоту кадрів дисплея за допомогою SPI та Arduino.

Нарешті, ми рекомендуємо дисплейний модуль для Arduino, який легко підключити до Arduino. Ці дисплеї зазвичай оснащені хвостами ZIF або простими для пайки наскрізними отворами, що дозволяє уникнути клопоту пайки з дрібним кроком. Ці дисплеї можна відобразити на універсальній коммутаційній панелі CFA10102 або за допомогою спеціальної комбінованої панелі CFA.

Нарешті, ми вибираємо дисплеї, які можуть забезпечити високу напругу на панелі від самого Arduino або сумісної коммутаційної плати.

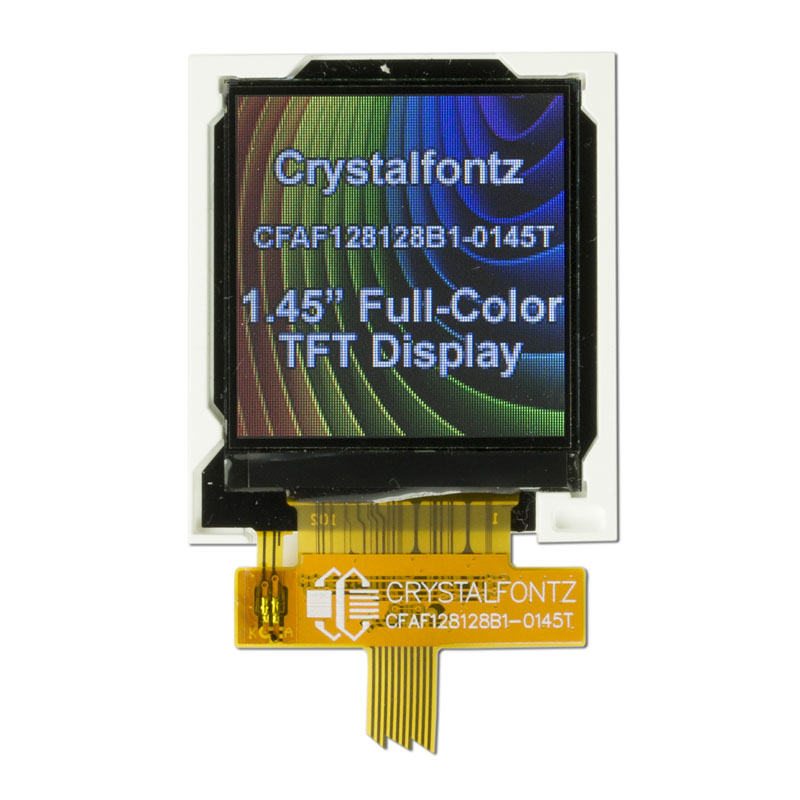

1,45-дюймовий повнокольоровий TFT РК-дисплей 128x128

Номер деталі: CFAF128128B1-0145T

Цей модуль графічного TFT РК-дисплея з діагоналлю 1,45 дюйма додасть вашому проекту багато захоплення. Хоча його часто називають кольоровим TFT 1,44 дюйма, ми округлюємо його до 1,45 дюйма. Цей невеликий дисплей об’єднує повнокольорові пікселі 128x128 в один. - площа активного дисплея з квадратними дюймами — ідеальний вибір, коли вам потрібен яскравий, деталізований дисплей, який економить простір на передній панелі. Він важить менше ніж 5 грамів, що становить загальну вагу портативного або носимого пристрою.

Завдяки вбудованому ST7735S або сумісному контролеру вам потрібен лише один джерело живлення 3,3 В, щоб живити все. Інтерфейс хоста SPI забезпечує повний доступ до дисплея для читання та запису лише за допомогою 10 контактів. Єдине яскраве біле світлодіодне підсвічування оснащене контактами анода (A, +) і катода (K, -), які підключаються до хвоста гнучкої друкованої схеми (FPC). Для підключення вам потрібно лише використовувати стандартний 10-жильний роз’єм SMT ZIF 0,5 мм.

Використовуючи простий інтерфейс SPI, ви можете легко реалізувати демонстрацію дисплея Arduino + TFT.

Незважаючи на те, що інтерфейс SPI потребує лише кількох проводів для керування цим модулем TFT LCD, він все ще може передавати дані зі швидкістю, яка підтримує 20 FPS (кадрів за секунду), чого достатньо для відтворення плавного динамічного відео.

Щоб отримати інструкції щодо підключення цього TFT (включно з Arduino Sketch), відвідайте наш форум.

Щоб почати, завантажте таблицю даних і приклад коду SPI. Щоразу, коли ви інтегруєте цей дисплей у свою програму, RGB тут, щоб підтримати вас.
