Символьний монохромний РК-дисплей

Як виробник монохромних РК-дисплеїв і технічний розробник промислових дисплеїв. Характерний РК-дисплей є однією з основних частин нашого бізнесу. Ми можемо надати позитивні та негативні режими та трансфлективний/трансмісійний/рефлективний стандарт від 8×2, 16×1, 16×2, 16×4, 20×2, 20×4, 24×2 до 40×4 із 5 форматами РК-модулі × 8 матричних символів на основі попиту замовника.
Технології РК-панелей включають типи TN, STN, FSTN, DFSTN, а також варіанти позитивного та негативного режиму поляризатора. Для світлодіодного підсвічування ми пропонуємо різні кольори, включаючи жовто-зелений, білий, червоний, синій, зелений, бурштиновий, а також без підсвічування.

Надіслати запит

Опис продукту

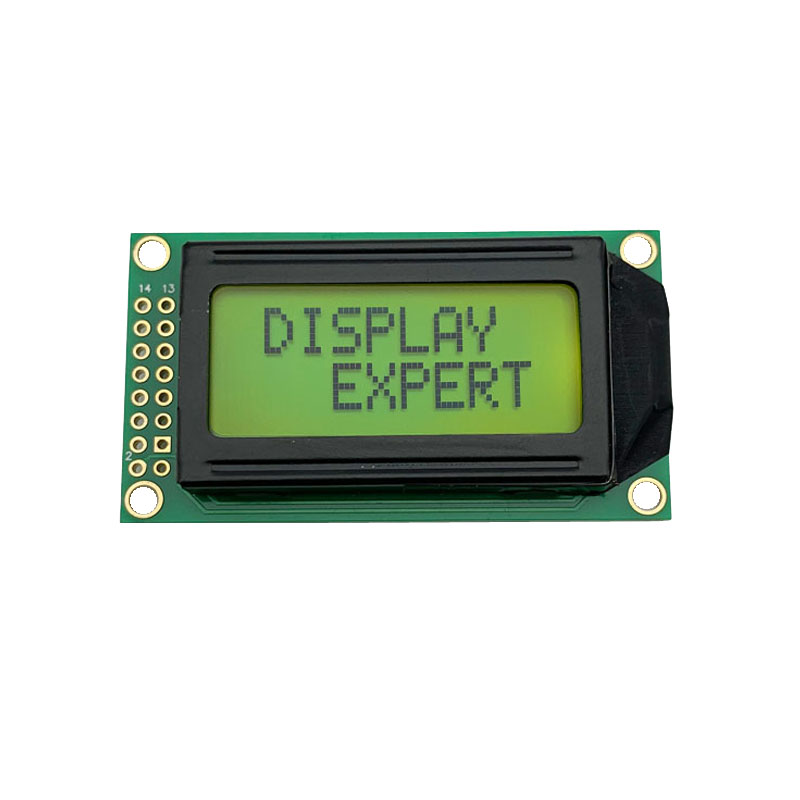

0802 Символьний РК-дисплей Y-G COB STN РК-модуль

Як професійний виробник, ми хотіли б надати вам символьний монохромний РК-дисплей. SC0802001-V01 — це 8-символьний 2-рядковий РК-дисплей 8×2 символів із підсвічуванням STN COB Yellow Grenn. Цей дисплей вбудовано в мікросхему драйвера SPLC780D із 16-контактним кутом огляду на 6 годин.

●Тип: персонаж

●Режим: STN/Y-G

●Номер продукту: SC0802001-V01

●Розмір: -

●Роздільна здатність: 8*2

● Габаритні розміри: 28,2×32,3×2,1

●Активна площа: 27,45*11,50

●Інтерфейс: 8-бітний MCU

●IC: SPD0301ZD

●Яскравість: -

●Сенсорний екран: Ні

●Напрямок огляду: 6

●Контакт №: 16

● Форма: прямокутник

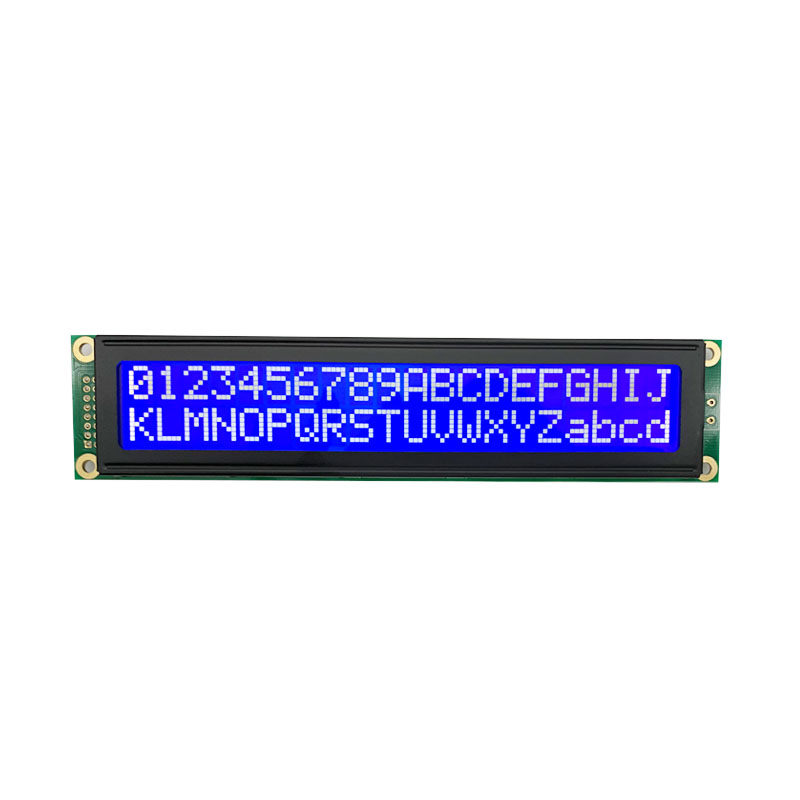

2002 символьний РК-дисплей STN негатив СИНИЙ

SC2002001-V01 — це символьний РК-дисплей із роздільною здатністю 20*2, вбудований мікросхемою AIP31066, 16 PIN, напрямок огляду на 6 годин.

●Тип: персонаж

●Режим: STN-Blue

●Номер продукту: SC2002001-V01

●Розмір: -

●Роздільна здатність: 16*2

● Габаритні розміри: 116*37*13,2

●Активна зона: 85*18,6

●Інтерфейс: 8-бітний MCU

●IC: AIP31066

●Яскравість: -

●Сенсорний екран: Ні

●Напрямок огляду: 6

●Контакт №: 16

● Форма: прямокутник

Загальна специфікація

Пункт	Стандартне значення	одиниця
Тип дисплея	20 символів x 2 рядки	ммм
Тип LCD	STN,НЕГАТИВНИЙ(СИНІЙ),ПЕРЕДАЧА	ммм
Стан водія	РК-модуль: 1/16 напруги, 1/5 зміщення	ммм
Напрямок перегляду	6 годин	ммм
Тип підсвічування	БІК БІЛИЙ	ммм
Інтерфейс	8-розрядний інтерфейс MPU	–
Драйвер IC	AIP31066	–
Контурний розмір	116 (Д) * 37 (Ш) * Макс. 13,2 (Т)	мм
Зона перегляду	85(Д) * 18,6(Ш)	мм
Розмір точки	0,61 (Ш) × 0,63 (В)	мм
Крок точки	0,66 (Ш) × 0,69 (В)	мм
Розмір символу	3,25 (Ш) × 5,39 (В)	мм

Визначення інтерфейсу

немає	символ	функція
1	VSS	Земля (0 В)
2	VDD	Напруга живлення для логіки (+5,0 В)
3	VO	Регулювання контрастності
4	RS	Вибір даних/інструкцій
5	R/W	Читання/запис Виберіть
6	E	Увімкнути сигнал
7–14	DB0-DB7	Шина даних
15	LED_A	LED блок живлення + (5,0 В)
16	LED_K	Джерело живлення світлодіодів – (0В)
