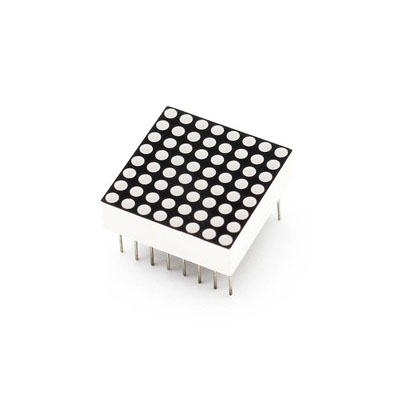

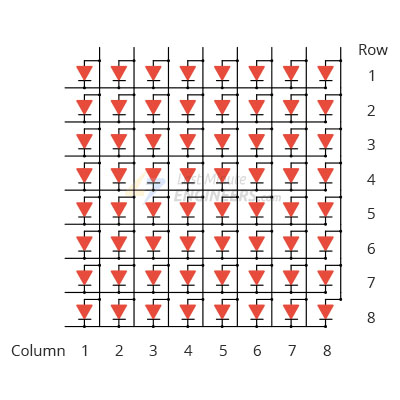

Використовуючи цю техніку, можна керувати великою кількістю прокручуваного тексту Arduino LED Matrix за допомогою меншої кількості контактів. Наприклад, якщо з’єднати разом 8 рядків і 8 стовпців, для керування всіма світлодіодними точками всього матричного дисплея 8x8 знадобиться лише 16 контактів. Ця техніка дуже популярна під час керування світлодіодними дисплеями, і її можна розширити до більших матричних дисплеїв та інших світлодіодних додатків.

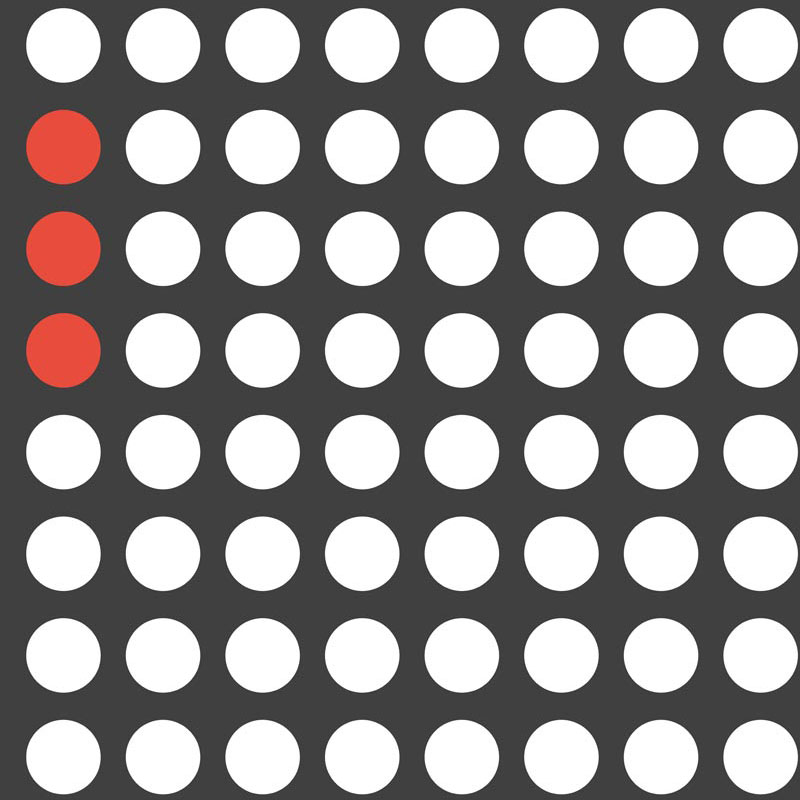

У технології мультиплексування кожна світлодіодна точка активується на дуже короткий час. Активуючи по черзі кожен стовпець протягом певного періоду часу та вибираючи відповідний рядок для увімкнення відповідного світлодіода, світяться всі світлодіодні точки, які мають бути освітлені у всій точковій матриці. Оскільки час активації кожної колонки дуже короткий, одночасно горить не більше 8 світлодіодних точок. Швидкість перемикання колонок є дуже високою (сотні або тисячі разів на секунду), і мета цього високошвидкісного перемикання полягає в тому, щоб людське око сприймало, що дисплей повністю освітлений, таким чином забезпечуючи ефект стабільного та безперервного зображення. За допомогою цієї технології великими світлодіодними матричними дисплеями можна легко керувати за допомогою дуже кількох контактів, забезпечуючи більш зручні та недорогі рішення для відображення для різних галузей промисловості.
Чіп MAX7219
Єдина проблема мультиплексування полягає в тому, що вам потрібно весь час оновлювати дисплей, щоб зображення було стабільним.
Крім того, є мікросхема MAX7219, яка виконує всі функції керування та оновлення за вас. Все, що вам потрібно зробити, це надіслати йому послідовні команди через 4-контактний інтерфейс SPI, і він подбає про інше.
| Rset проти струму сегмента та прямої напруги світлодіода | |||||
| ISEG (мА) | VLED (V) | ||||
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 40 | 12.2 | 11.8 | 11.0 | 10.6 | 9.69 |
| 30 | 17.8 | 17.1 | 15.8 | 15.0 | 14.0 |
| 20 | 29.8 | 28.0 | 25.9 | 24.5 | 22.6 |
| 10 | 66.7 | 63.7 | 59.3 | 55.4 | 51.2 |
